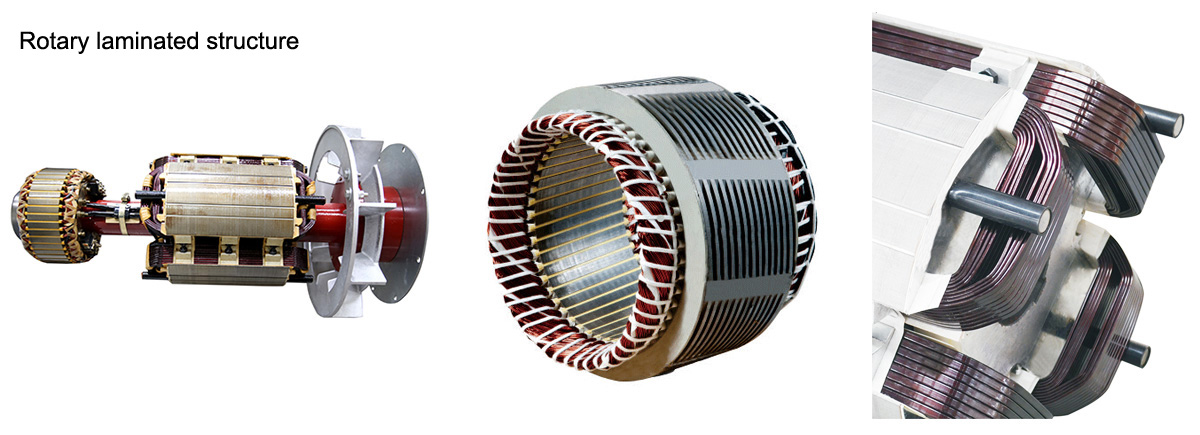

EvoTec dispone de tecnología avanzada en el diseño de generadores y es titular de 8 patentes nacionales de modelo de utilidad y 3 patentes de diseño industrial, incluidas, entre otras, la patente de la estructura del estator laminado rotativo de generadores síncronos trifásicos, la patente de la estructura de fijación de los aros de extremo en ambos lados de las bobinas del estator, así como la patente de la estructura de aislamiento interespiras de la bobina del rotor de generadores síncronos trifásicos.
Características del producto EvoTec y descripción del rendimiento
Características del producto
1. El diseño compacto y de baja relación longitud-diámetro del generador incrementa eficazmente el momento de inercia del rotor, evita resonancias con el motor primario y garantiza una alta fiabilidad operativa.
2. El diseño de bobinado de alta eficiencia reduce la temperatura superficial del generador y mejora significativamente la eficiencia energética.
3. La estructura integrada del excitador de CA reduce vibraciones y pérdidas, mejorando la fiabilidad operativa y la velocidad de respuesta del sistema de excitación.
4. El bobinado de paso 2/3, combinado con una estructura de amortiguación optimizada, suprime eficazmente la distorsión de la forma de onda de la corriente y del voltaje de salida, mejora la estabilidad de funcionamiento y ofrece un excelente rendimiento en operación en paralelo.
5. El sistema de control del regulador automático de tensión (AVR), avanzado y probado, garantiza una elevada precisión estática y un excelente comportamiento dinámico.
6. Se adopta el concepto europeo de equilibrado dinámico de alta velocidad, lo que mejora la precisión del balanceo del rotor y asegura una operación altamente fiable.
Rendimiento eléctrico
1. Sistema de excitación
EvoTec tiene 3 patentes nacionales sobre su regulador de voltaje automático profesional de la serie ETC. Los alternadores EvoTec estándar se montan con AVR ETC-1 que tiene la compensación de frecuencia incorporada (protección de baja frecuencia), excitación en estado sólido, filtrado EMI (filtro de interferencia electromagnética), función de ajuste de estabilidad y también tiene múltiples opciones de voltaje y funciones de protección de fusibles. Tiene buena compatibilidad electromagnética y capacidad anti-interferencia.El sistema de excitación adopta el regulador automático de tensión (AVR) de la serie ETC, diseñado de forma profesional y protegido por tres patentes nacionales.
Los generadores EvoTec se suministran de serie con el AVR ETC-1, que integra compensación de frecuencia (protección de baja frecuencia), excitación en estado sólido, filtrado EMI (filtro de interferencias electromagnéticas), función de ajuste de estabilidad, así como selección de múltiples tensiones y protección mediante fusible, ofreciendo una excelente compatibilidad electromagnética y capacidad antiinterferencias.
La potencia de salida del rotor del excitador se transmite al rotor principal a través de un rectificador trifásico de puente de onda completa. El rectificador está protegido por un supresor de sobretensiones, que evita daños provocados por impactos derivados de cortocircuitos o desincronización durante el funcionamiento en paralelo.
El AVR ETC-2 incorpora función de operación en paralelo y protección contra sobreexcitación. El AVR ETC-3 es adecuado para sistemas de excitación con alimentación independiente mediante PMG, y presenta una excelente estabilidad en operación en paralelo.
2. Sistema de aislamiento
Clase de aislamiento H. Los devanados se tratan mediante impregnación al vacío a presión (VPI). El rotor utiliza una técnica avanzada de bobinado con encapsulado simultáneo. Se emplean barnices y materiales aislantes de primera marca internacional junto con alambre magnético de la más alta calidad nacional, lo que garantiza una fiabilidad y un rendimiento eléctrico excepcionales.
Todos los devanados tienen un revestimiento de protección triple (humedad, moho, niebla salina), ideal para entornos costeros o tropicales húmedos. Las versiones marinas e industriales para ambientes corrosivos incorporan este tratamiento de forma estándar.
3. Los generadores EvoTec utilizan bobinados de paso 2/3 combinados con ranuras inclinadas del núcleo, lo que permite suprimir eficazmente los armónicos de tercer orden del voltaje (3.º, 9.º, 15.º, 21.º, 27.º, etc.).
Este diseño es especialmente adecuado para el suministro estable de cargas no lineales. Durante el funcionamiento en paralelo o en paralelo con la red eléctrica, la estructura de paso 2/3 reduce eficazmente la corriente excesiva en el conductor neutro que puede generarse en bobinados de paso completo.
4. Precisión del tensión - Con cualquier factor de potencia y variaciones de velocidad dentro de ±4 %, la regulación de tensión en estado estacionario se mantiene dentro de ±0,5 %.
5. Ajuste remoto del tensión - El generador dispone de función de ajuste remoto de tensión, lo que facilita a los usuarios la regulación a distancia.
6. Interferencias telefónicas - THF < 2 %, conforme a la norma EN 60034-1, y TIF < 50D, conforme a la norma NEMA MG1-32.
7. Interferencias radioeléctricas - La compatibilidad electromagnética cumple plenamente los requisitos europeos de seguridad, de acuerdo con la norma EN 60034-1.
8. Salida de conexiones - El panel lateral desmontable de la caja de terminal es conveniente para que los usuarios operen.El generador dispone de 12 bornes de conexión, instalados en la placa de terminales del lado no accionado. La caja de bornes, fabricada en chapa de acero de alta calidad, ofrece suficiente espacio para el cableado. El panel lateral desmontable facilita considerablemente las operaciones de instalación y mantenimiento.
Rendimiento mecánico
1. La carcasa del estator está fabricada mediante soldadura de chapa de acero, lo que aumenta la resistencia estructural y reduce el peso total del equipo. El eje está fabricado en acero 45 de alta calidad, garantizando su resistencia mecánica. Las tapas extremas están fundidas en hierro fundido de alta resistencia, reduciendo eficazmente los daños causados por vibraciones durante el funcionamiento.
2. Los generadores de la serie TCU están disponibles en versiones de un solo apoyo y doble apoyo. El generador con un cojinete único está conectado al motor principal con una brida y un disco de acoplamiento flexible en el extremo de accionamiento y un escudo de extremo de hierro fundido de resistencia media y alta está montado en el extremo sin accionamiento. Los extremos delantero y trasero del generador con rodamiento doble están conectados por un escudo de extremo de hierro fundido de resistencia media y alta. En la versión de un solo apoyo, el extremo de accionamiento se conecta al motor primario mediante brida y disco de acoplamiento flexible, y el extremo no accionado utiliza una tapa de hierro fundido de resistencia media-alta. En la versión de doble apoyo, ambos extremos utilizan tapas de hierro fundido de resistencia media-alta. Excepto los modelos TCU188 y TCU468, se emplean rodamientos rígidos de bolas de ranura profunda de serie ancha.
3. El rotor se somete a un proceso de equilibrado dinámico a alta velocidad, mejorando la precisión del equilibrado y la estabilidad de funcionamiento. En los generadores de doble apoyo, el rotor se equilibra dinámicamente con media chaveta.
Garantía de calidad
Los generadores EvoTec se fabrican estrictamente de acuerdo con los requisitos del sistema de gestión de calidad ISO 9001. Los productos han obtenido la certificación CE para generadores industriales y la certificación CCS para generadores marinos.
